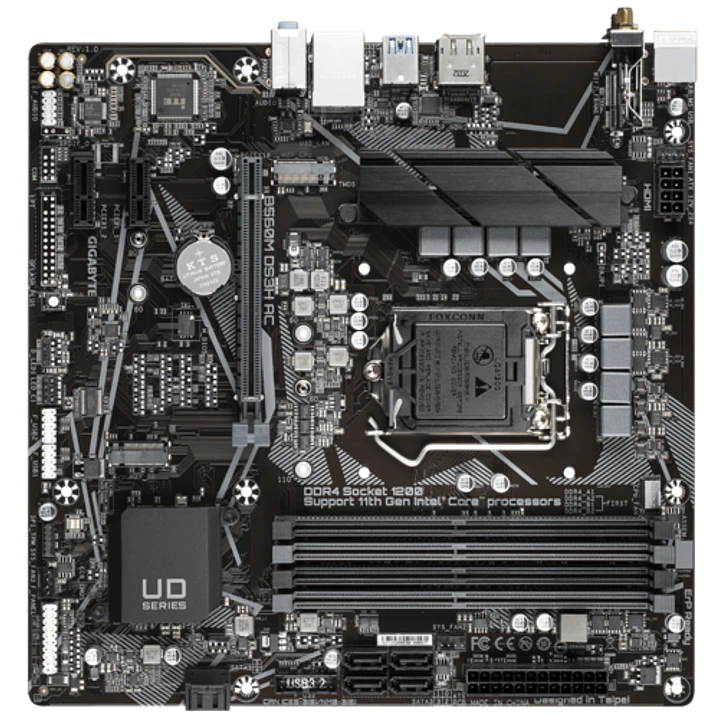

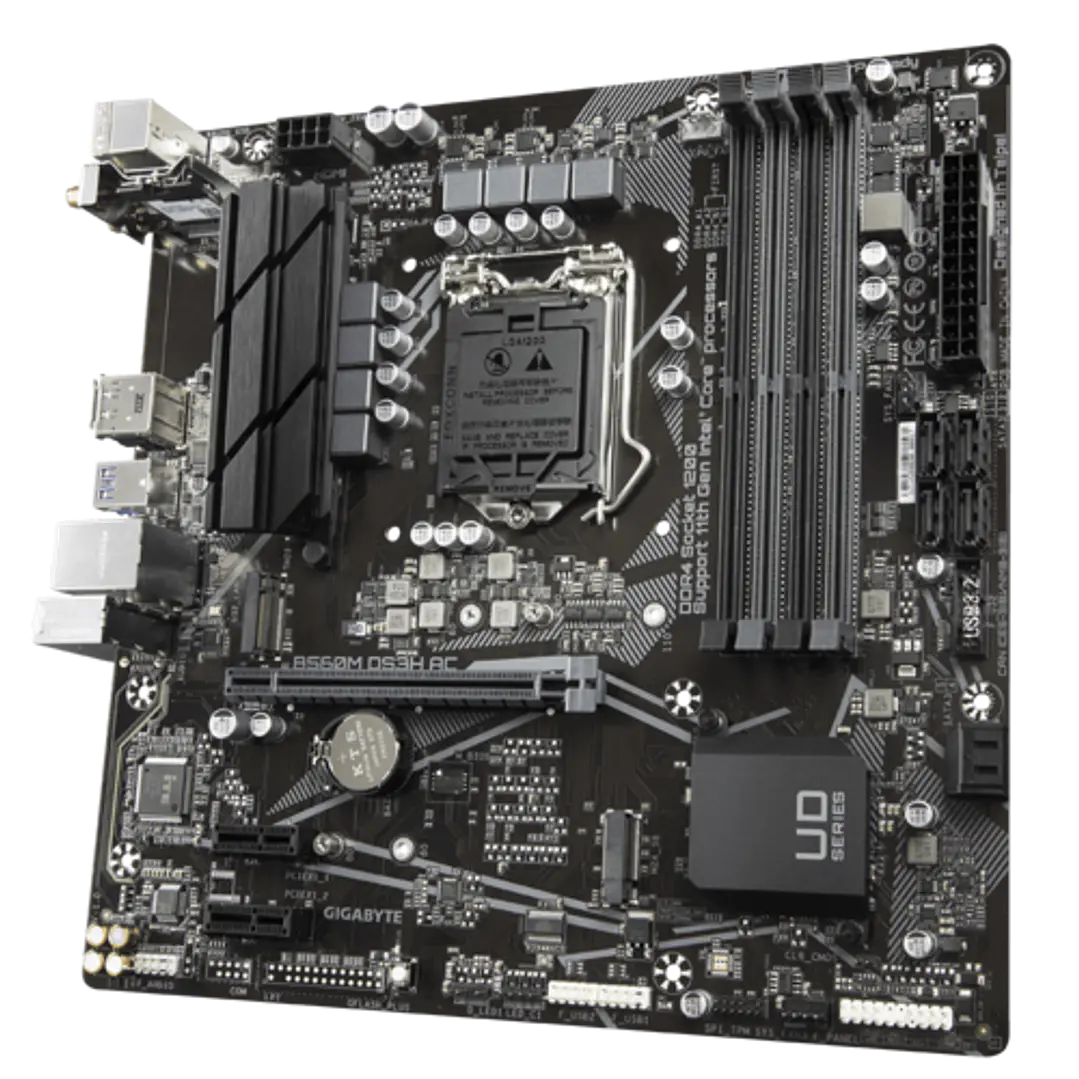

Placa Madre Gigabyte, B560M DS3H AC, LGA1200, ATX

Especificaciones

CPU

Paquete LGA1200:

Procesadores Intel® Core ™ i9 de 11.a generación / Procesadores Intel® Core ™ i7 / Procesadores Intel® Core ™ i5

10ª generación Intel ® Core ™ i9 procesadores / Intel ® Core ™ i7 / Intel ® Core ™ i5 procesadores / Intel ® Core ™ i3 procesadores / Intel ® Pentium ® procesadores / Intel ® Celeron ® procesadores *

* limitada a los transformadores con 4 MB de Intel ® Smart Cache, familia Intel ® Celeron ® G5xx5.

La caché L3 varía con la CPU

(Consulte la "Lista de compatibilidad de CPU" para obtener más información).

Chipset

Conjunto de chips Intel ® B560 Express

Memoria

Procesadores Intel® Core ™ i9 / i7 / i5 de 11.a generación:

Compatibilidad con DDR4 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/3000 / 2933/2800/2666/2400/2133 MHz

Procesadores Intel® Core ™ i9 / i7 de décima generación:

Compatibilidad con módulos de memoria DDR4 2933/2666/2400/2133 MHz

Intel décima generación ® Core ™ i5 / i3 / Pentium ® / Celeron ® procesadores:

Soporte para módulos de memoria DDR4 2666/2400/2133 MHz

4 x zócalos DDR4 DIMM que admiten hasta 128 GB (capacidad de un solo DIMM de 32 GB) de memoria del sistema

Arquitectura de memoria de doble canal

Compatibilidad con módulos de memoria DIMM 1Rx8 / 2Rx8 sin búfer ECC (funcionan en modo no ECC)

Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin búfer no ECC

Soporte para módulos de memoria Extreme Memory Profile (XMP)

(Vaya al sitio web de GIGABYTE para obtener las últimas velocidades de memoria y módulos de memoria compatibles).

Gráficos integrados

Procesador de gráficos integrado: compatibilidad con gráficos HD Intel® :

1 x DisplayPort, que admite una resolución máxima de 4096x2304 a 60 Hz

* Compatibilidad con la versión DisplayPort 1.2 y HDCP 2.3

* Cuando el puerto D-Sub y DisplayPort están conectados al mismo tiempo, las imágenes se emitirán solo desde DisplayPort.

1 x puerto HDMI, que admite una resolución máxima de 4096x2160 a 30 Hz

* Soporte para la versión HDMI 1.4 y HDCP 2.3.

(Las especificaciones de gráficos pueden variar según el soporte de la CPU).

Audio

Realtek ® CODEC de audio

Audio de alta definición

2/4 / 5.1 / 7.1 canales

* Para configurar el audio de 7.1 canales, primero debe abrir el software de audio y seleccionar Configuración avanzada del dispositivo> Dispositivo de reproducción para cambiar la configuración predeterminada.

LAN

Chip LAN Realtek ® GbE (1000/100 Mbit)

Módulo de comunicación inalámbrica

AzureWave Wi-Fi AW-CB304NF (Realtek ® RTL8821CE)

WIFI 802.11a / b / g / n / ac, compatible con banda dual de 2,4 / 5 GHz

BLUETOOTH 4.2

Compatibilidad con el estándar inalámbrico 11ac y una velocidad de datos de hasta 433 Mbps

* La velocidad de datos real puede variar según el entorno y el equipo.

Ranuras de expansión

1 x ranura PCI Express x16, funcionando a x16

(La ranura PCIEX16 cumple con el estándar PCI Express 4.0) (Nota)

2 x ranuras PCI Express x1

(la ranura PCIEX1 cumple con el estándar PCI Express 3.0).

Interfaz de almacenamiento

UPC:

1 x conector M.2 (Socket 3, clave M, tipo 2260/2280/22110 PCIe 4.0 x4 / x2 SSD compatible) (M2P_CPU) (Nota)

Conjunto de chips:

1 x conector M.2 (Socket 3, clave M, tipo 2260/2280 SATA y compatibilidad con SSD PCIe 3.0 x4 / x2) (M2A_SB)

6 x conectores SATA 6Gb / s

* Consulte "1-7 Conectores internos" para conocer los avisos de instalación de los conectores M.2 y SATA.

Intel ® Memoria Optane ™ Ready

Aceleración * Sistema con Intel ® Memoria Optane ™ sólo se puede habilitar en el conector M2P_CPU y con un procesador Intel® 11 de generación instalada.

USB

Conjunto de chips:

1 x puerto USB Type-C ® en el panel posterior, compatible con USB 3.2 Gen 1

5 puertos USB 3.2 Gen 1 (3 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)

4 puertos USB 2.0 / 1.1 disponibles a través de los encabezados USB internos

Conjunto de chips + concentrador USB 2.0:

2 x puertos USB 2.0 / 1.1 en el panel posterior

Conectores de E / S internos

1 conector de alimentación principal ATX de 24 pines

1 conector de alimentación ATX 12V de 8 pines

1 x cabezal de ventilador de CPU

3 x encabezados de ventilador del sistema

1 x encabezado de tira de LED direccionable

1 x encabezado de tira de LED RGB

6 x conectores SATA 6Gb / s

2 x conectores M.2 Socket 3

1 x encabezado del panel frontal

1 x encabezado de audio del panel frontal

1 x encabezado USB 3.2 Gen 1

2 x encabezados USB 2.0 / 1.1

1 x encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)

1 x puente CMOS transparente

1 x botón Q-Flash Plus

* Todos los cabezales de ventilador están sujetos a compatibilidad con AIO_Pump, Pump y ventilador de alto rendimiento con la capacidad de entregar hasta 2A / 12V @ 24W.

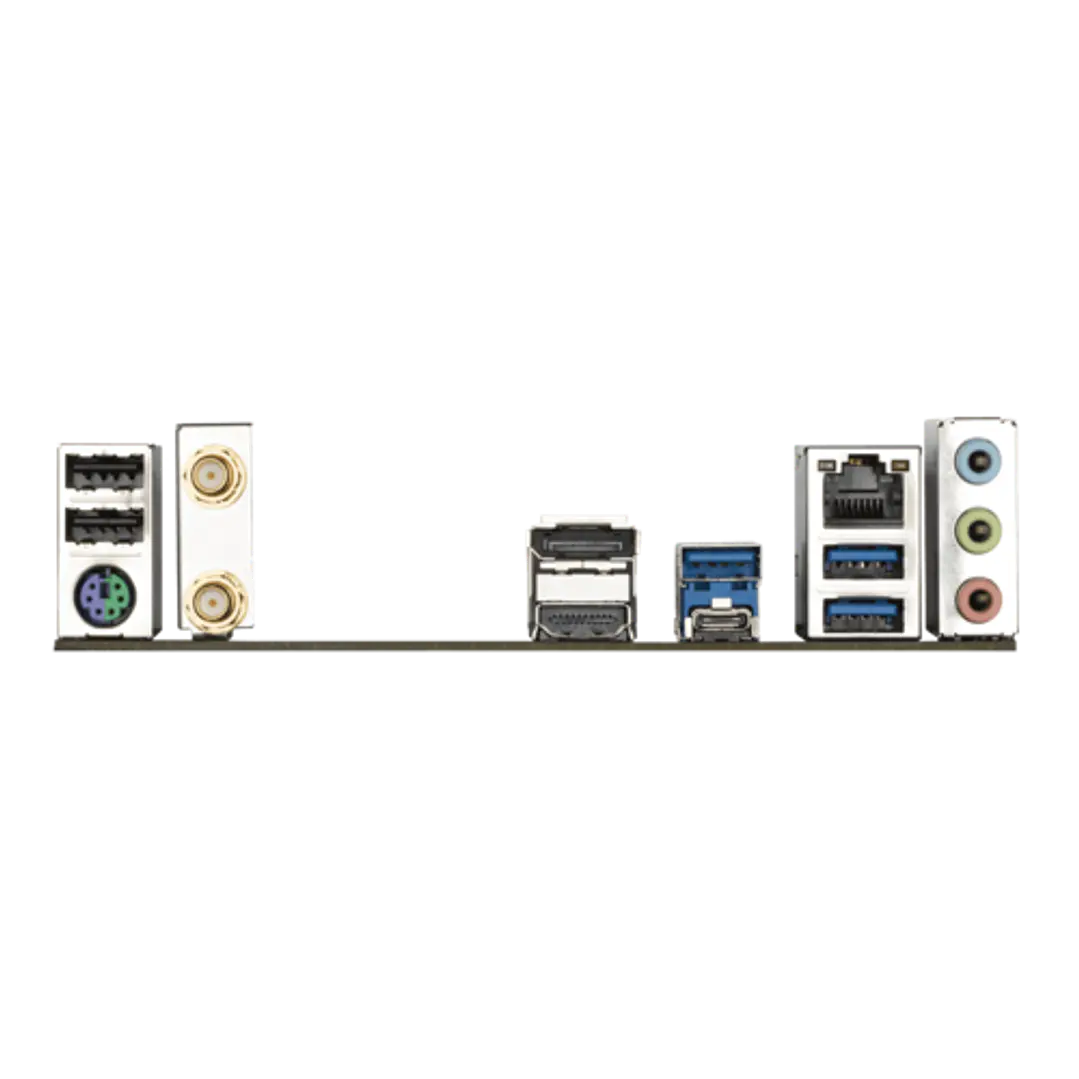

Conectores del panel trasero

2 x puertos USB 2.0 / 1.1

1 x puerto de teclado / mouse PS / 2

2 x conectores de antena SMA (1T1R)

1 x DisplayPort

1 x puerto HDMI

3 puertos USB 3.2 Gen 1

1 x puerto USB Type-C ® , compatible con USB 3.2 Gen 1

1 x puerto RJ-45

3 x conectores de audio

Controlador de E / S

Chip controlador de E / S iTE ®

Monitoreo de H / W

Detección de voltaje

Detección de temperatura

Detección de velocidad del ventilador

Advertencia de falla del ventilador

Control de velocidad del ventilador

* La compatibilidad con la función de control de velocidad del ventilador dependerá del ventilador que instale.

BIOS

1 flash de 256 Mbit

Uso de BIOS AMI UEFI con licencia

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas

Soporte para APP Center

* Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.

@BIOS

EasyTune

Fast Boot

Game Boost

ON / OFF Charge

RGB Fusion

Smart Backup

System Information Viewer

Soporte para Q-Flash Plus

Soporte para Q-Flash

Soporte para Xpress Install

Software incluido

Norton ® Internet Security (versión OEM)

Utilidad de control de ancho de banda LAN para juegos Realtek ® 8118

Sistema operativo

Soporte para Windows 10 de 64 bits

Factor de forma

Factor de forma Micro ATX; 24,4 cm x 24,4 cm
